聲學時差法流量測流系統
—
水利儀器儀表 - 水文監測
一、產品簡介

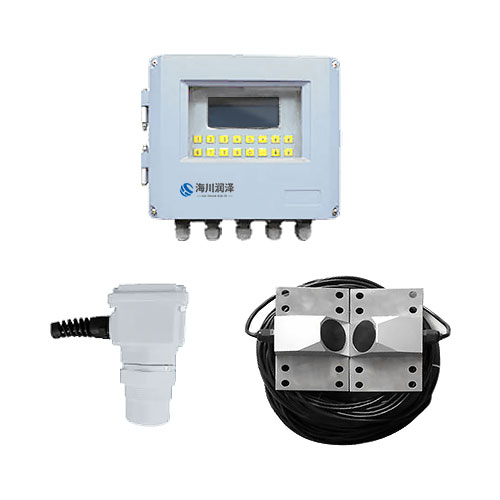

聲學時差法流量測流系統由一組（或幾組）聲學換能器、主機、信號電纜和電源組成。
聲學換能器接收測流控制器的指令發射聲脈沖，并將接收到的聲脈沖信號傳送到測流控制器。聲學換能器內可以裝有水位傳感器，可同時將測得的水位數據傳送給主機。也可以接入其它符合要求的水位計。
主機安裝在岸上，用信號電纜聯接有關聲學換能器，控制整個系統的工作，可以定時或按需要發出信號，使換能器發射聲脈沖進行測流。它收集聲脈沖在水中的傳播時間、水位數據,計算傳播時間差和水層平均流速，再計算過水斷面面積和斷面平均流速，從而得出流量。
信號電纜用于測流控制器和聲學換能器之間 的電源、信號聯接。測流控制器在主岸上，有一些聲學換能器在對岸，要用信號電纜跨河與測流控制器相聯接。
二、主要性能
（1）時差法測速時接收的是另一換能器發射的聲波信號強，接收判別處理正確；
（2）時差法直接測量的是聲脈沖在水中的傳輸時間，比較容易準確測量；
（3）時差法的聲道和測流斷面斜交，橫過了整個斷面，測流數據更準確；
（4）主機可安裝于墻面、儀表箱、配電箱內，防護等級達到IP65，適用于大多數通用現場；
（5）換能器可以帶水安裝；
（6）適用各種河道、渠道、圓管、涵洞、非規則斷面等45度角斷面流速流量測量；
（7）每個聲道獨立的智能測量模塊確保多聲道測量的快速準確穩定；
（8）主機配備多種接口可以接入各種RTU或者液位計等設備；
三、技術參數
HC-CS9080 | 超聲波流速傳感器： 測量原理：時差法連續測量 測量聲道：1聲道～8聲道 適用能力：可測量含有固體物質的污水 測量流速精度：5.0% 流速范圍：0.01m/s～30m/s 測量渠道寬度：時差法0.5～15M 溫度環境：-20℃～70℃ 工作環境：-20℃～70℃ 介質溫度：-20℃～80℃ 防護等級：IP68 |
超聲波液位傳感器 測量精度：1.0% 測量范圍：0.01m～10m 分辨率：1.0mm 環境溫度：-20℃～70℃ 工作溫度：-20℃～70℃ 介質溫度：-20℃～70℃ 防護等級：IP68 | |
上位機（主機）： 數據顯示：液晶屏顯示，鍵盤輸入 電源電壓：AC 220V±20%或DC12～36V 整機功耗：＜20W 顯示內容：流量、累計流量、流速、液位、信號等 輸出信號：RS485 環境溫度：-20℃～70℃ 工作溫度：-20℃～70℃ 相對濕度：10～90% 防護等級：IP65 安裝方式：壁掛式 主機與傳感器距離：≤200M 主機接口：主機配備多種接口可以接入各種RTU或者液位計等設備 |
五、應用領域
聲學時差法流量計的測量原理合理，測速準確性也高，是一種較好的流量自動測量儀器。它能測得全斷面一個或幾個水層的平均流速，雖然仍要和轉子式流速儀法測流進行比測，但已能自動測量流量。主要用于中小河流的流速測量。
時差法流量計可以用于各種河流，在渠道、管 道上應用得更好。在天然河流上，需要較準確的流 量自動測量時，應首先考慮使用這類流量計。流態紊亂，有正逆流的感潮河段也可以用此方法，它的實際使用范圍很廣。
時差法流量計不適宜用于斷面變化很大和過于寬淺的河道。河流中過于頻繁的通航船也可能影響儀器的工作。
