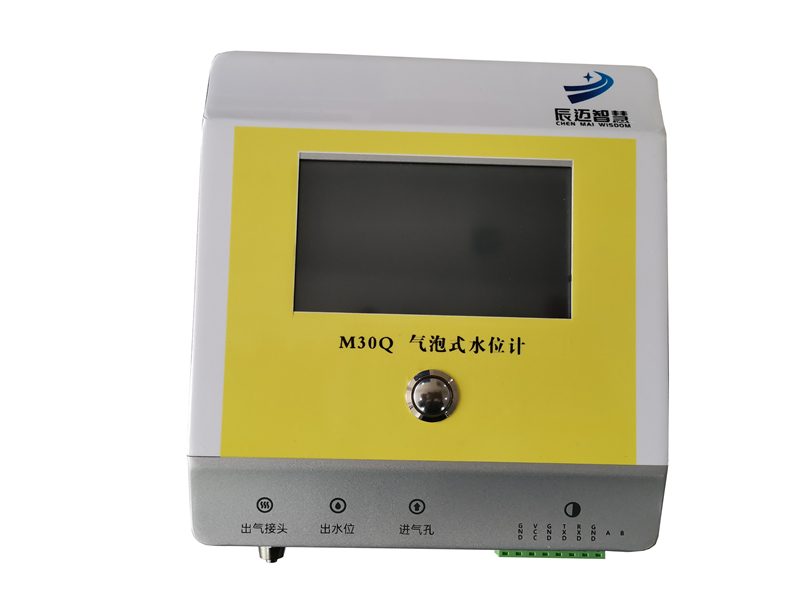

M30Q系列氣泡式水位計是我司自主研發并生產的新一代高精度智能型氣泡式水位計，產品執行GB/T11828標準，具有安裝方便、高精度、高可靠性及非接觸式測量、兼容性高、多種通訊接口等顯著優點。本產品適合我國水質水情，特別適合中小河流水位監測，發電廠調壓井水位、大壩上下游水位的測量：海洋、地下水水位的測量：化工、煤礦、污水處理、自來水廠等處的水位及液位的監測：適用于不便建測井或建測井費用昂貴的地區。產品取得生產許可和計量許可。

M30Q系列氣泡式水位計具有以下特點：

l 內部集成嵌入式實時操作系統，監測到錯誤可自動重啟

l 超高精度，全溫度補償，線性補償，抗干擾、防雷設計

l 零點和基礎高程可自由設置

l RS232/RS485/SDI12通訊自行選擇

l 4.3寸彩色觸摸屏顯示界面，使儀表使用更為方便

l 定時測量，測量和采集時間可自由設定

l 主機參數自由設定，并帶上位機界面軟件

l 超大容量的歷史數據存儲，數據存儲量可達50萬條

l 帶有超量程報警功能和斷電信息存儲功能

l 100%水質密度可調，適合全國各地各種水質高度測量

l 超低功耗，更適合于電池系統供電

兼容市場上常見廠家的水位采集協議

二、主要技術指標

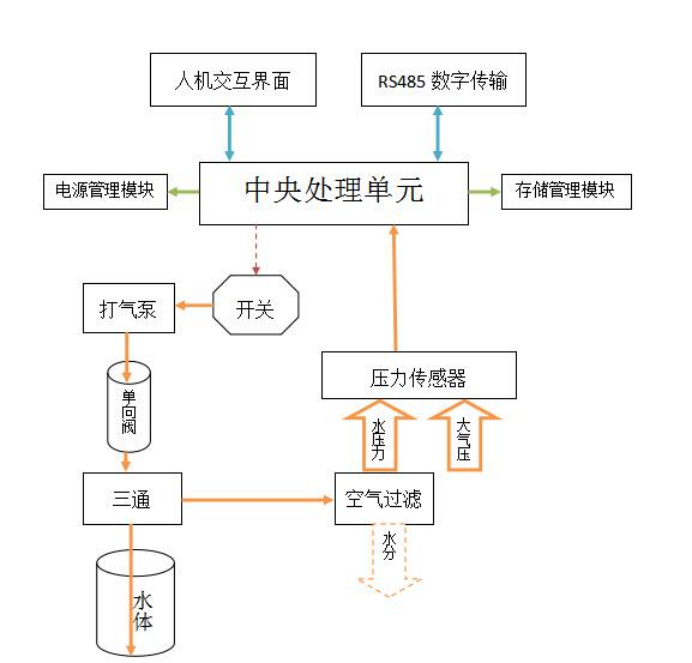

三、工作原理

自然空氣通過空氣過濾器過濾、凈化后，進入氣泵。空氣經氣泵壓縮，產生氣壓，通過單向閥快速流向氣室，氣體分兩路分別向壓力控制單元中的壓力傳感器和通入水下的通氣管中擴散，當氣泵停止工作時，單向閥閉合，水下通氣管口被氣體封住。從而形成了一個密閉的連接壓力傳感器和水下通氣管口的空腔。根據氣體分子動理論可知，密閉的氣體容器內各處的壓強相等，氣管底部承受的壓強與壓力控制單元的傳感器處壓強相等，用此壓強減去大氣壓強，即可得到水的凈壓力，通過一系列的換算和修正便可得出測量的水位。

四、使用及其操作

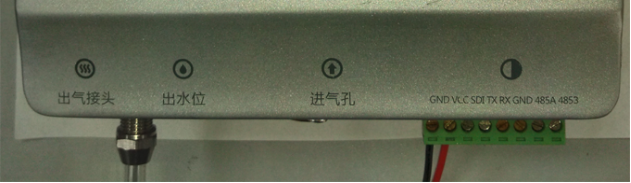

1、水位計接口說明如下圖所示

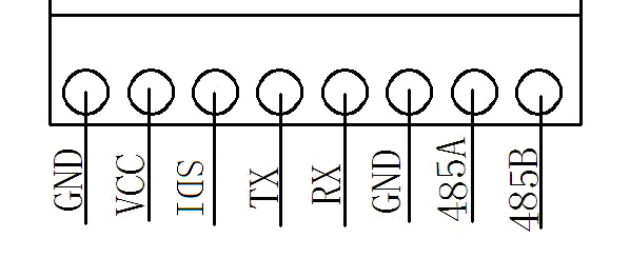

8-PIN端子排引腳詳細描述如下表2所示

注意：由于觸摸屏開啟耗電會增加，在客戶無特別說明的情況下我們只開啟RS485接口，可兼容多種協議。屏平時是關閉的，需要顯示時按下按鈕即可打開。

2、操作面板界面說明

當按鍵按下后，屏首先進入開機動畫準備數據，間隔數秒后進入主界面。主界面如下圖所示：

一般情況下不需要進行操作，需要注意的是第一次安裝好后需要點擊《打氣》按鈕把氣路打通，這樣才能立刻測出真實的水位值。

如需要進階設置，點擊設置按鈕后彈出輸入密碼按鈕，用戶密碼默認為666666，出廠設置密碼不公布，出廠設置中參數設置不當會影響到水位準確性。

 當輸入密碼正確返回后會進入如下界面：

如果輸入的出廠設置界面的密碼彈出如下界面：

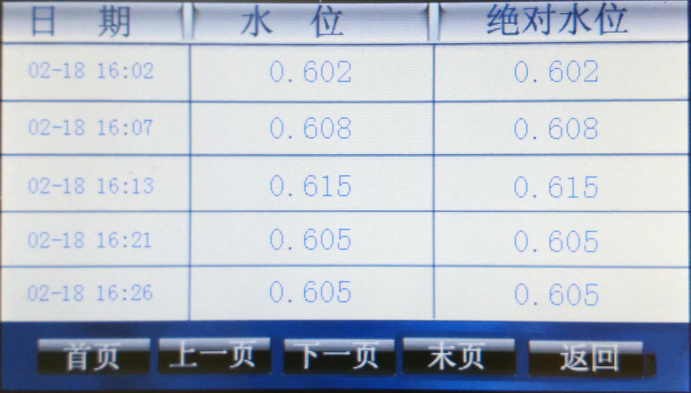

需要查看歷史記錄請點擊歷史記錄圖標進入歷史記錄界面，記錄的最小間隔為每五分鐘，最多可顯示兩年半的記錄。

全觸摸屏，參數可點擊相應位置后用彈出的鍵盤輸入。

3、通訊協議

1. 請下載氣泡式水位計通訊協議.pdf，為標準的MODBUS-RTU協議。

五、故障分析及其排除

六、售后服務指南

1、售后服務承諾書

我公司本著顧客是上帝的原則。把精誠服務凝聚在顧客身上，作為公司文化之一。在確保設備的先進性，可靠性和穩定性的同時不斷改進服務質量，從售后服務和技術服務等方面保證顧客使用我公司的產品后，能得到最好的服務和最快的技術支持。

首先，我公司將組織多名有技術、有經驗的維護人員，能及時處理、排除設備的故障。定期對設別進行維護，提供技術參數。

其次，我公司將及時響應用戶提出的售后服務要求，同主要元件廠商一起構筑完善的售后服務保障體系，從而保證設備在保修期內和保修期后都能正常使用。

2、售后服務保證期

2-1.我公司所有產品在未特別申明的情況下，自安裝完之日起免費保修一年。

2-2.質量保修期滿后：提供無限期免費技術咨詢服務。

2-3.在汛期使用頻繁期，產品保修期內出現的產品質量問題在現場無法修復的情況下，可將需修復的儀器返回我公司進行維修，我公司將重新提供一臺新的樣機代替使用，確保正常工作，待產品修復后換回原樣機。

2-4.保修期內，所有維修服務費用均不再收取。

2-5.有下列情況之一者不屬于保修服務范圍之內，但本公司可提供有償維修服務：

2-5-1.未按說明書和有關要求進行安裝、操作使用出現的故障。

2-5-2.因保管不善、使用不當及人為的原因造成的損壞。

2-5-3．非專業人員修理造成損壞或用戶自行拆開儀器造成的損壞。

2-5-4.與訂貨合同型號、訂貨號不符的產品。

2-5-5.因不可抗拒力或非常情況下造成的損壞（如火災、水災、雷電、天災、公害、異常電壓等）

七、開箱及檢查

1、開箱后，按裝箱單（下表所示）的內容檢查文件和附件是否齊全。

2、觀察水位計是否因運輸而產生損壞等現象，以便妥善處理。
