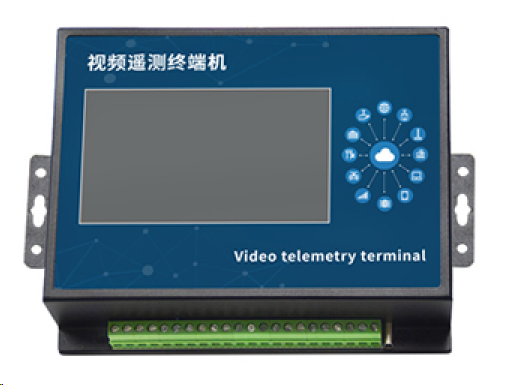

HD-TM660 視頻遙測終端機
—
水利儀器儀表 - 水文監測
一、產品簡介
4G全網通視頻遙測終端機HD-TM660集視頻傳輸、數據采集、存儲、控制功能于一體，采用低功耗設計，特別適用于太陽能供電的監測現場，可大大減少太陽能供電成本并降低施工難度，廣泛應用于水文水資源、供排水、氣象、環保等領域。
視頻遙測終端機產品將遠程通信與數據傳輸、多維傳感器采集、超低功耗控制、大數據接收與處理等前沿技術進行融合，支持多種通信方式，包括遠距離傳輸和短距離組網傳輸。產品具有功耗低、可靠性高、節能環保、安全智能、兼容性強、高度融合等特點，適用于山洪防治、中小河流監測、水庫監測、水資源地質災害預警、墑情旱情監測、城市防洪預警、閘門測控、水質監測、精準灌溉等多種應用場景。
二、功能特點
※ 數據采集、控制、存儲、傳輸一體化設計。
※ 支持接入2臺網絡攝像機。
※ 可采集各種標準的變送器、傳感器、串口儀表。
※ 采集接口類型和數量多，且可靈活配置。
※ 可選配水資源監測數據傳輸規約、水文監測數據通信規約等。
※ 支持各家組態軟件和用戶自行開發軟件系統。
※ 通信功能：可通過4G LTE/GPRS、寬帶上網等通信方式實現設備聯網。
※ 支持與1-4個監控中心進行數據通信；
※ 支持實時在線、定時喚醒兩種工作模式。
※ 采集功能：采集水位、雨量變送器的標準信號；
※ 采集流量計、脈沖表的流量數據；
※ 采集水泵或閥門運行狀態、設備供電狀態和箱門開關狀態。
※ 控制功能：支持自動控制、遠程控制水泵、閥門等控制設備。
※ 遠程管理功能：支持遠程參數設置、程序升級。
※ 報警功能：監測數據越限，立即上報告警信息。
三、技術參數
輸入通道 | 模擬量（AI）+開關量(DI)=6路 |
串行接口 | RS485=3路 |
網絡接口 | RJ45=2路 |
供電接口 | 2路V1和V2，為模擬量、開關量以及串口儀表變送器供電 |
調試串口 | 1路USB調試串口 |
無線通訊 | 4G LTE/GPRS通信方式 |
存儲容量 | 4M、8M、16M（可選） |
供電電源 | 9V～28VDC |
功 耗 | 在線電流≤60mA/12V |
工作溫度 | -40～+85℃ |
工作濕度 | ≤95% |
安裝方式 | 壁掛式 |
外形尺寸 | 160×125×50mm |
四、端子定義
端子名稱 | 端子定義 | 端子名稱 | 端子定義 |
DC+ | 9-28VDC電源正 | V2+ | 傳感器2供電正 |
DC- | 9-28VDC電源負 | V2- | 傳感器2供電負 |
A | RS485A | A2 | RS485A2 |
B | RS485B | B2 | RS485B2 |
AI+ | 4-20mA輸入正 | X0 | 開關量輸入1 |
AI- | 4-20mA輸入負 | X1 | 開關量輸入2 |
AO+ | 4-20mA輸出正 | GND | 開關量輸入公共端 |
AO- | 4-20mA輸出負 | Y0 | 開關量輸出1 |
V1+ | 傳感器1供電正 | Y1 | 開關量輸出2 |
V1- | 傳感器1供電負 | COM | 開關量輸出公共端 |
A1 | RS485A1 | ||
B1 | RS485B1 |
五、工程案例
工程案例1：視頻遙測終端機，應用于海南省生態流量監測項目
工程案例2：視頻遙測終端機，應用于江西某生態修復監測項目
