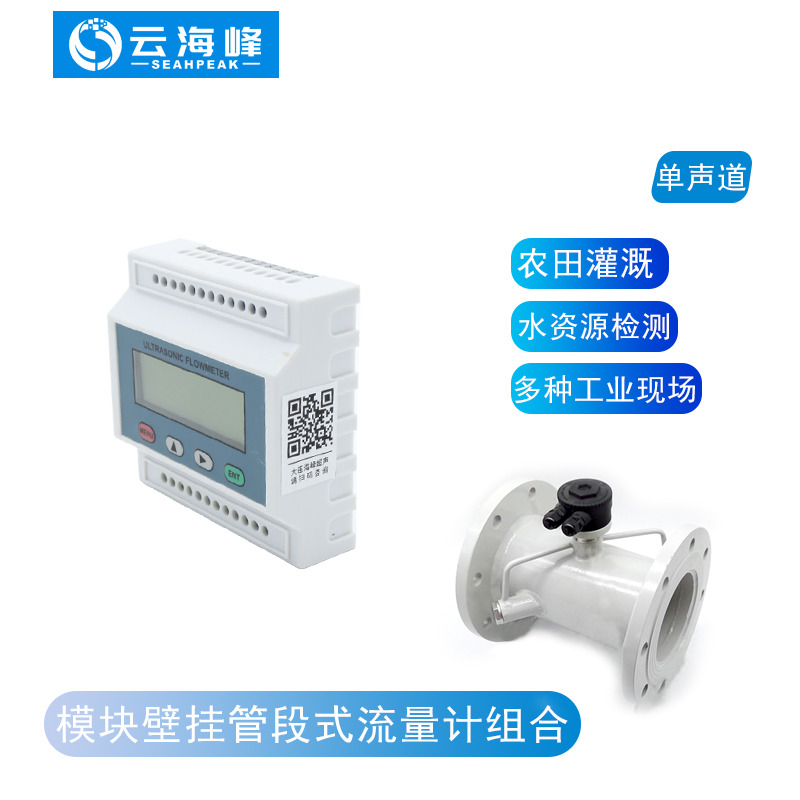

TDS-100M 模塊管段式超聲波流量計
模塊式超聲波流量計廣泛應用于各種水利、自來水、工業現場中各種液體的在線流量計量。管段式傳感器解決了外縛式傳感器和插入式傳感器安裝過程中由于管道不標準和人為安裝誤差而造成的測量精度下降的問題，真正達到了百分之一的測量精度。
標準管段式流量計工作穩定、精度高，材質為碳鋼或不銹鋼，可浸水工作，水深小于等于三米。管段式傳感器需要停產安裝，管段為法蘭連接 ，適用于管徑DN10-DN1000mm.
模塊管段式超聲波流量計由模塊主機和插入式傳感器組成。
技術特點：
主要技術特點
TDS-100型系列超聲波流量計采用微處理技術，超大規模集成電路，與其它超聲波流量計相比除具有“三高一低”（高精度、高可靠性、高性能、低價格）的顯著特點外，還具有下列更多優勢：
（1）0.2ns直接時差測量電路，40ps時差測量分辨率，保證儀表可達到1%的線性度和0.5%的重復性，測量精度達1%。
（2）低電壓、多脈沖信號雙平衡發射接收海峰專利技術，抗干擾電路設計，可用于幾乎全部工業環境（特別是變頻器環境中）。
（3）全窗口化中文顯示，2×20字符液晶顯示器。
（4）正、反雙向計量，可計量正、負、凈累積流量，流速等。
（5）外殼模具制造，防護等級：IP65。
（6）配溫度變送器可實現熱量計量，可顯示瞬時流量（m3/h）、流速（m/s）、累計流量（m3）、累計熱量（GJ）、峰值流量及時間等。
（7）在機器上配有防雷擊元件，以保障機器在雷區良好的運行，也可在電源上直接并上避雷器，以便得到更好的保護。
（8）完備的信號輸出和靈活的聯網功能，可滿足不同用戶的各種要求。
1輸入信號：5路4-20mA模擬輸入，精度0.1%，可輸入溫度、壓力、液位等其它信號。
2輸出信號：1路4-20mA或0-20mA模擬電流信號；繼電器及OCT輸出；RS-232/485標準串行接口輸出；可利用GPRS、PSTN、CAN總線、GSM短消息聯網。
（9）完備的軟件設計：日、月、年累計功能：可記憶前512個運行日、前128個運行月、前5個運行年中任何一天、任何一月、任何一年的累計流量，便于查詢和管理。
（10）上、斷電管理功能：可記錄前64次上電、斷電時間及上、斷電時刻的瞬時流量，保護所有數據，用戶可以選擇自動或手動補量，減少用戶流量損失。
（11）具有故障自診斷功能，并可自動記憶前64個運行日的工作狀態是否正常。
（12）低功耗、高可靠性；TDS-100型系列在設計中選用了世界著名的IC生產廠家的產品，品質超群，整機功耗僅2W。
TDS-100M型 模塊管段式超聲波流量計
性能參數
項目 | 性能/參數 | |
測 量 主 機 | 準確度 | 1.0 % 時差分辨率40皮秒 |
重復性 | 0.2% | |
最大流速 | 12m/s | |
測量周期 | 500mS (每秒2次，每個周期采集128組數據) | |
測量原理 | 超聲波時差原理，4字節IEEE754浮點運算 | |
顯示接口 | 可連接2×10背光型漢字或者2×20字符型液晶顯示器 | |
操作 | 外接4鍵或16鍵輕觸鍵盤以及PC計算機設參軟件 | |
輸入 | 3路4-20mA輸入可選，準確度0.1% ，可輸入壓力、液位、溫度等信號，也可以作為數字接口使用 | |
兩路三線制PT100或PT1000(TDS16版)鉑電阻輸入回路，可實現熱量計量功能（焓差法） | ||
輸出 | 電流信號 ：4-20mA, 阻抗600Ω浮空，準確度0.1% 。 頻率信號 ：1-9999Hz之間任選，OCT輸出。 脈沖信號：正、負、凈流量及熱量累計脈沖，雙路OCT輸出 (其中1路脈沖寬度6~1000ms間可編程，默認200ms) 。 報警信號：雙路OCT輸出，可選近20種源信號。 數據接口：隔離RS485串行接口。 定時打印、數據輸出功能 | |
通訊協議 | MODBUS協議、M－BUS協議、FUJI擴展協議，推薦使用MODBUS-RTU協議或者M(jìn)ODBUS-ASCII協議 | |
其它功能 | 日月年累計流量自動記憶功能，上、斷電時間和流量管理功能并可實現自動或手動補加； 日月年累積數據都可以通過MODBUS協議讀出。 可編程定量控制器（可使用外部輸入信號或MODBUS指令啟動）； 1個雙向串行接口可連接多個如4~20mA、數據記錄器等外部設備； 工作參數可固化到機內的FLASH存儲器中，上電時自動調出； 用戶能夠通過E-mail傳送來的代碼文件實現軟件升級 故障自診斷功能。 故障時間計時器。 | |
備用電池 | 斷電條件下，TDS16版主板使用電容放電將數據固化到flash中。 其余版本主板使用CR2032，保持10萬小時數據不丟失 | |
環境溫度 | -10℃～120℃ (大于此溫度范圍要求請與廠家聯系) | |
工作時間 | 連續 | |
電 源 | 85~264VAC/24VDC | |
傳感器 | 管段式 | π型管段式：適用于管徑DN25-DN40，整機測量精度±1% 標準管段式：適用于管徑DN50～DN1000，整機測量精度±0.5% |
信號電纜 | 專用SEYV75-2屏蔽雙絞線纜，特定場合單根可加長至500 米（不推薦）。 | |
防護等級 | IP68(可浸水工作) | |
可測管道 | 管材 | 鋼、不銹鋼、鑄鐵、PVC、銅、鋁、水泥管等一切質地密致管道，允許有襯里。 |
襯材 | 環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬質橡膠、膠木、聚四氟乙烯。 | |
內徑 | 80mm～6000mm（π型管段式內徑可小至2毫米） | |
直管段長度 | 上游≥10D，下游≥5D，距泵出口處≥30D。 | |
測量介質 | 種 類 | 水、海水、酸堿液、食物油、汽、煤、柴油、原油、酒精、啤酒等能傳播超聲波的均勻液體。 |
濁 度 | ≤20000 ppm，污水測量效果好，絕大多數污水管道可穩定測量。 | |
溫 度 | -40℃～160℃ | |
流 向 | 可對正反向流量分別計量，并可計量?jī)袅髁俊?/p> |
超聲波流量計流量范圍：
公稱口徑 | 最大流量 | 常用流量 | 最小流量 | 最大讀數 | 最小讀數 |
Meter Size | Max flowrate Qmax | Nominal flowrate Qp | Min flowrate Qmin | Max. reading | Min. reading |
Dn (mm） | m3/h | m3 | |||
15 | 3 | 1.5 | 0.03 | 999999.99 | 0.01 |
20 | 5 | 2.5 | 0.05 | ||
25 | 7 | 3.5 | 0.07 | ||
32 | 12 | 6 | 0.12 | ||
40 | 20 | 10 | 0.2 | ||
50 | 30 | 15 | 1.2 | 99999999 | 1 |
65 | 50 | 25 | 2 | ||
80 | 80 | 40 | 3.2 | ||
100 | 120 | 60 | 4.8 | ||
125 | 200 | 100 | 8 | ||
150 | 300 | 150 | 12 | ||
200 | 500 | 250 | 20 | ||
250 | 800 | 400 | 32 | ||
300 | 1200 | 600 | 48 | ||
350 | 1600 | 800 | 64 | ||
400 | 2000 | 1000 | 80 | ||
500 | 3000 | 1500 | 120 | ||
600 | 4400 | 2200 | 180 | ||
700 | 6200 | 3100 | 250 | ||
800 | 8000 | 4000 | 320 | ||
900 | 10000 | 5000 | 400 | ||
1000 | 12000 | 6000 | 500 |
