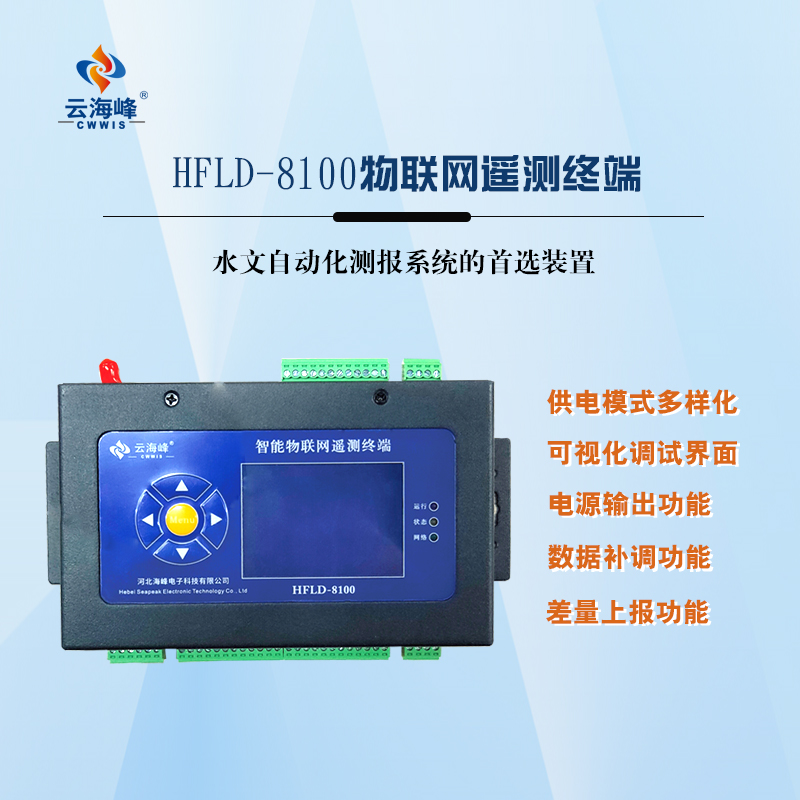

型號：HFLD-8100

1、產品概述

HFLD-8100 水利遙測終端機(RTU)是本公司根據水情自動化測報系統建設，并結合專業人員多年的經驗研發設計的多通道多功能數據采集傳輸設備。該設備采用先進的微處理器技術和傳感器技術，準確反應江河湖庫等各個站點的水文情況，并能對水文數據進行實時自動采集、接收、處理和存儲。具有設計合理、安全可靠、安裝和維護方便、操作簡單、功能強大、運行穩定等特點，是水文自動化測報系統的首選裝置。

應用領域：供水流量監測、壓力監測、水質監測、液位監測、視頻監測、泵站監測、雨量監測、水庫監測、排水監測、污水監測等水務、水利、水文、氣象、海洋、環保等領域的實時數據監測。

功能特點

v IP通信技術自主研發：產品內置的IP通信技術采用自主研發的輕型專有IP通信技術，適用于嵌入式操作系統，具有源代碼量小（僅40K ROM）、代碼成熟無Bug、通信編程邏輯可控，占用內存小（只需15KB的RAM），運行效率快、可靠性高及穩定性強的優點。

v 供電模式多樣化：產品可設置為休眠模式或?qū)崟r(shí)在線模式。休眠模式下產品根據設置的周期定時采集存儲數據和定時上報數據；實時在線模式除了支持定時采集和定時上報外可以支持服務器主動即時采集數據功能；休眠模式一般工作于電池供電模式，實時在線模式一般工作于市電供電或太陽能供電方式。

v 上行通信接口豐富：產品支持2G（GPRS）/4G（LTE）/NB-IOT等主流通信模塊可選，可提供標準WEB云平臺應用軟件以及底層通訊服務程序、OPC服務器接口；

v 多通道串口采集：產品提供2路RS485和2路RS232通訊接口，能夠兼容標準MODBUS-RTU/CJ-188/DLT645通信規約，可以接入各種型號的電磁水表、超聲水表、智能井蓋、攝像設備等；

v 多通道開關量輸入接口：水利遙測終端機具有6路開關量輸入接口，能夠接入機械式脈沖水表，支持單脈沖、雙脈沖、三脈沖采集，具備逆流、強磁干擾告警功能。

v 多通道模擬量采集接口：產品提供8路模擬量，可以采集壓力、液位、雨量、溫度、濕度等傳感器的輸出信號。

v 差量上報功能：產品可以設置脈沖量、模擬量的差量變化報警值，當開關量、模擬量變化達到預設差量時產品將主動上報當前的數據。差量上報功能可以工作于實時在線和休眠低功耗模式。

v 越限上報功能：產品可以設置模擬量越限值，當實時測量值超出設置的越限值時，終端將主動上報當前的數據。越限主動上報功能可以工作于實時在線和休眠低功耗模式。

v 可視化調試界面：水利遙測終端機帶有中文LCD液晶顯示屏與按鍵，方便現場調試與設置。

v 采集、上報周期靈活配置功能：產品可以分別設定采集存儲周期和上報周期，采集周期可以精確到秒，上報周期可以精確到分鐘。

v 數據本地存儲備份：產品內置16M的FLASH存儲器(可擴展SD卡)，具有工業級實時時鐘，可以設置周期(以秒為單位)采集數據并存儲。服務器可以根據需要讀取歷史數據。終端最多可以采集存儲5萬個歷史數據，當終端的定時存儲周期設置為60分鐘時，終端可以存儲長達2000天的數據。

v 多中心工作模式：產品支持最多3個數據中心，并可以配置為多中心或主備中心模式，工作于多中心模式時，產品將同時連接最多3個數據中心，接收來自不同中心的指令并應答，產品工作于主備中心模式時將優先連接主中心，當主中心連接不成功則連接備用中心。

v 電源輸出功能：產品能夠向外輸出電源，給壓力傳感器、液位傳感器、雨量傳感器等設備供電，輸出電壓5V、12V、24V等多種規格可選。

v 電池預警功能：產品可以實時監測工作電壓，當電壓到達下限值時，系統發出報警信號。

v 斷點續傳功能：產品自動記錄歷史數據，如果通信中斷無法上傳成功，當與上位機的聯系恢復時，自動上發未成功傳送的歷史數據。

v 數據補調功能：當上位機需要時，在設備喚醒狀態下，可發送指令直接調取現場的歷史數據。

v 在線校時功能：可接受上位機的校時指令，自動實現與上位機的時間同步。

v 支持水資源監測數據傳輸規約：SZY206-2016

v 支持水文監測數據通信規約：SL651-2014
