液壓升降壩
—
水生態建設 - 其他生態修復技術
1、產品簡介

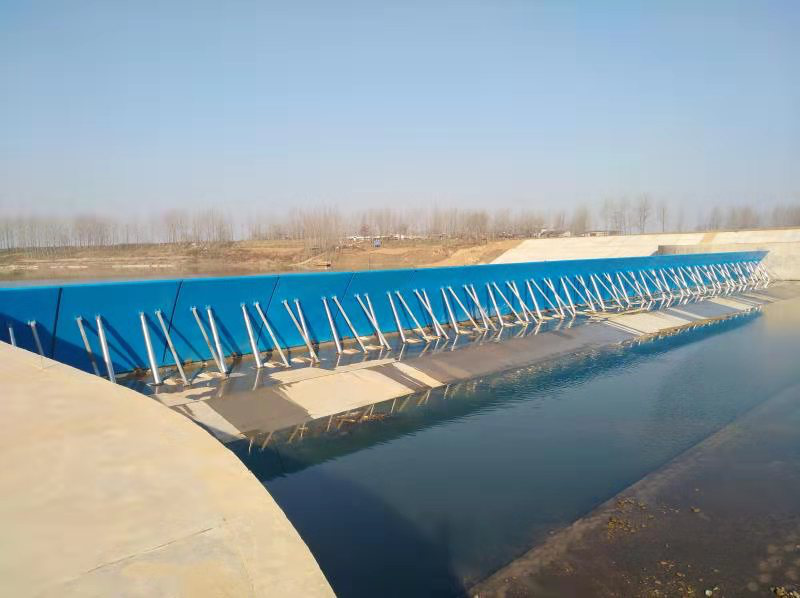

液壓升降壩是世界活動壩行業中的第三代產品,它整合了其他活動壩的優點,克服了其他活動壩的缺點,形成全新活動壩理論,是水利科技的一項革命成果。液壓升降壩不僅力學結構科學、運行方式合理、使用壽命長、泄洪能力強和自動化程度高的特點,同時還具有壩形美觀、性價比高、適用范圍廣、控制形式多樣、維護費用低等優點。
2、主要性能
(1)升起壩面后,形成一個穩定的支撐墩壩結構,一個固定的三角支撐,力學結構最科學,抗洪水沖擊的能力極強。壩面向下游傾斜15度,水的液態明確,北方冬季結冰不會對它造成損壞,使用壽命長。
(2)壩面形式:平板壩、弧形壩、F形壩、可根據客戶需要定制。
(3)控制方式:控制系統可實行手動控制、自動控制、遠程控制三種方式控制。其中遠程控制采用液壓感應裝置,控制操作液壓系統,達到無人管理,根據洪水漲落,實現活動面板自動升降。通過電腦進行無線遠程控制,實現一控多管。手動控制、自動控制、遠程控制、可根據客戶需要定制其他控制方式。
(4)性能優勢:活動壩面放倒后,只高出基礎20厘米左右,達到無壩一樣的泄洪效果,在汛期,河面上看不見任何建筑物,既不影響防洪,不影響航運。即使是百年一遇的特大洪水,也不會對它造成損壞。行洪過水、沖砂、排漂浮物效果都好。無論河道多寬,無需在河中設置隔墩。
(5)止水系統:液壓升降壩的密封止水有重要創新,可以做到基本不漏,部件經久耐用,更換容易,費用低。
3、技術參數
(1)參照標準
《SL 41-2011 水利水電工程啟閉機設計規范》;
《GB/T 14627-2011 液壓式啟閉機》;
《SL 74-2013水利水電工程鋼閘門設計規范》;
《GB/T 14173-2008 水利水電工程鋼閘門制造、安裝及驗收規范》;
《GB/T 699-2015優質碳素結構鋼》;
《GB/T 4237-2015不銹鋼熱軋鋼板和鋼帶》;
《GB/T 8165-2008不銹鋼復合鋼板和鋼帶》;
《GB/T 3077-2015合金結構鋼》;
《GB/T 11352-2009一般工程用鑄造碳鋼件》;
《GB/T 5680-2010奧氏體錳鋼鑄件》;
《GB/T 1176-2013鑄造銅及銅合金》;
《GB/T 7659-2010焊接結構用鑄鋼件》;
《GB/T 16253-1996承壓鑄造件》;
《GB/T 14976-2012流體輸送用不銹鋼無縫鋼管》;
《GB/T 3098.6-2014緊固件機械性能 不銹鋼螺栓、螺釘和螺柱》;
《SL 36-2006水工金屬結構焊接的通用技術條件》;
《GB/T 8923.1-2011/ISO 8501-1:2007涂覆涂料前鋼材表面處理 表面清潔度的目視評定 第1部分:未涂覆過的鋼材表面和全面清除原有涂層后的鋼材表面的銹蝕等級和處理等級 》;
《SL 105-2007 水工金屬結構防腐蝕規范》;
《GB/T 11379-2008金屬覆蓋層 工程用鉻電鍍層》;
《GB 4208-2008/IEC 60529:2001外殼防護等級(IP代碼)》;
《GB 2970-2016厚鋼板超聲檢測方法》;
《JB/T 4730.3-2005承壓設備無損檢測 第3部分:超聲檢測》;
《GB/T 6402-2008鋼鍛件超聲波檢測方法》;
《GB/T 3323-2005金屬熔化焊焊接接頭射線照相》;
《GB/T 11345-2013 焊縫無損檢測 超聲檢測 技術、檢測等級和評定》;
《GB/T 1184-1996形狀和位置公差 未標注公差值》;
《GB/T 1031-2009產品幾何技術規范(GPS) 表面結構 輪廓法 表面粗糙度參數及其數值》;
《GB/T 1801-2009產品幾何技術規范(GPS) 極限與配合 公差帶和配合的選擇》;
《GB/T 197-2003普通螺紋 公差》;
《GB/T 6414-1999鑄件尺寸公差數值》;
《GB/T 14977-2008熱軋鋼板表面質量的一般要求》。
《DB34/T1565-2011液壓升降壩行業標準》
(2)液壓升降壩門體及啟閉支撐系統
鋼結構門體,材料性能應符合SL74的要求,主要承載結構鋼材的選用型號應不低于Q235B或Q345B。門體面板不低于10mm厚度,梁和腹板不低于16mm厚度。門體的焊接必須采用不間斷焊縫,并滿足SL 36和GB/T 14173的要求。門體鋼材和焊縫容許應力應符合SL74的要求,制作精度滿足GB/T 14173的規定。焊條應符合國家標準GB5117、GB5118、GB981、GB984、或GB983的有關規定。自動焊用的焊絲應符合國標GB8110或GB1300的有關規定。碳素鋼埋弧焊用焊劑應符合國標GB5293的有關規定。
(3)液壓系統
液壓系統的工作壓力應不大于16MPa,額定壓力應達到25MPa。液壓缸、液壓閥組及壓力管路試驗壓力應到達31.5MPa,試驗保壓時間不低于15min。若采用液壓缸保壓支承,其系統壓力(冬季運行工況除外)應不大于6MPa。
(4)液壓缸
液壓缸須滿足SL 41和GB/T 14627的要求,額定工作壓力不大于25MPa
(5)缸體
缸體須采用整段無縫鋼管,不允許中間焊接。材質性能應不低于GB/T 699-2015中規定的45號,正火處理。缸體母材應按照GB/T6402進行100%超聲波探傷,質量檢驗等級應達到JB/T 4730.3中Ⅱ級的要求。
(6)密封件
液壓缸的全套密封件應選用不低于parker或merkel品牌質量的進口密封件,
(7)液壓閥
電機國內一線品牌 :上海三菱;閥件:力士樂;密封件:派克 ;油泵:恒源。
(8)液壓油及油泵電機組
應根據油泵類型、工作溫度、工作環境和系統的壓力,選用符合國家規范要求的品牌液壓油。
(9)控制系統設備技術要求
工作條件:電源AC380V/220V±10%,額定絕緣電壓不小于660V;溫度-25℃~70℃;濕度5%~95%(允許短時有冷凝)。
系統控制須具有以下保護功能:避雷保護;油溫、油壓、油位、濾油器堵塞、超壓、失壓等油系統保護;油泵電機供電主回路設置缺相、短路、過流、過載、低電壓和單相接地保護。
