固定式雷達在線測流系統（HS-RL30）
—
水利儀器儀表 - 水文監測
1、產品簡介
漢維斯固定式雷達在線測流系統采用多普勒雷達測速原理，通過單個或多個雷速儀布設，實現對水流的表面流速進行測量，進而通過流量計算單元計算出測量斷面的實時流量。系統包括雷達表面流速儀、數據遙測終端、流量計算單元、水位計、中心站軟件和安裝附屬支架等組成。系統具備實時在線，全自動化測量的突出優勢，廣泛應用于水文監測、防洪防澇、渠道灌溉等領域。
2、主要性能
u 實時在線監測，不受氣候、氣溫、泥沙及漂浮物影響。
u 自動進行流量計算，自動生成各類成果報表。
u 技術成熟、精確度高、安全可靠、穩定性好。
u 具備通訊中斷數據續傳功能和本地數據提取功能及服務器本地布置功能，數據安全性較高。
u 可以接入風速、雨量信號，補償環境干擾。
u 超低功耗，更適合太陽能供電的無人值守站。
3、技術參數
雷達流速儀（標配可選配） | 有效距離 | 0～40m | 垂直角度補償 | 補償精度±0.5°分辨率 ±0.1° |
測量精度 | ±0.01m/s ；±1%FS | 供電電壓 | DC6～24V | |
測量范圍 | 0.1～20m/s | 功耗 | 工作電流＜40mA （DC12V）待機電流＜5mA （DC12V） | |
工作頻率 | 24GHz | 通訊接口 | RS485，MODBUS協議，可自定義通信協議 | |
波束角度 | 12° | 工作溫度 | -40℃～80℃ | |
垂直角度 | 30～70° | 防護等級 | IP68 | |
主控單元及通訊 | 通訊接口 | RS232/RS485/SDI-12/WIFI/USB/RJ45/藍牙 | 存儲 | SD卡 可擴展 |
工作電壓 | DC9-28V | 通訊方式 | GPRS/北斗/無線短波/光纖 | |
工作溫度 | -40℃ ～80℃ | 操控方式 | 網站平臺、手機APP、觸控屏 | |
待機功耗 | ≤5mA | 工作電源 | 220VAC 12VDC | |
短波通訊方式 | zigbee、lora | 電池容量 | 100AH（標配） | |
布置模式 | 有線布置模式、無線布置模式 |
4、運用領域
固定式雷達測流系統適用于水文監測、防洪防澇、渠道灌溉等領域。系統可以靈活選擇橋梁、龍門架或者纜道等方式進行安裝布設，對渠道流量計量、高洪洪水測驗有較為突出的優勢。

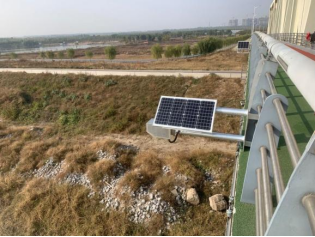

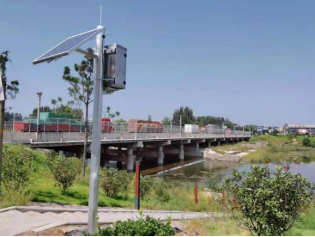

5、設備實例圖片
