鉛魚纜道雷達波測流系統（HS-RQ30）
品牌：
型號：
—
類別：
水利儀器儀表 - 水文監測
詳細介紹
1、產品簡介
漢維斯HS-RQ30型鉛魚纜道雷達波測流系統以雷達流速儀為傳感器，以鉛魚纜道為運行載體，在控制單元及平臺軟件的控制下，完成斷面各垂線流速測量、流量計算、數據分析、報表輸出的智能流量監測系統。該系統可以充分利用水文站原有水文纜道，通過安裝在三角行車架或鉛魚上，實現測站高洪流量的測定。
2、主要性能
u 設備操作簡單，上手容易，可以作為高洪狀態下鉛魚纜道測流的補充手段。
u 測量不受泥沙、漂浮物影響，鉛魚無需入水，保證安全。
u 設備體積小重量輕功耗低，易攜帶，可以作為測站常備測驗儀器也可作為便攜巡測儀器。
u 可以根據不同水位靈活布置測量垂線，后端軟件自行生成各類測量報表。
3、技術參數
雷達流速儀（標配可選配） | 有效距離 | 0～40m | 垂直角度補償 | 補償精度±0.5°分辨率 ±0.1° |
測量精度 | ±0.01m/s ；±1%FS | 供電電壓 | DC6～24V | |
測量范圍 | 0.1～20m/s | 功耗 | 工作電流＜40mA （DC12V）待機電流＜5mA （DC12V） | |
工作頻率 | 24GHz | 通訊接口 | RS485，MODBUS協議，可自定義通信協議 | |
波束角度 | 12° | 工作溫度 | -40℃～80℃ | |
垂直角度 | 30～70° | 防護等級 | IP68 | |
主控板及測高儀 | 通訊接口 | RS232/RS485 | 存儲 | SD卡 可擴展 |
工作電壓 | DC9-28V | 通訊方式 | 短波通訊 | |
工作溫度 | -40℃ ～80℃ | 高程測量原理 | 超聲波 | |
待機功耗 | ≤5mA | 工作電源 | 12VDC | |
短波通訊方式 | lora | 電池容量 | 20AH（可充電） |
4、運用領域
鉛魚纜道雷達波測流系統主要是作為水文測站鉛魚纜道中高洪水測驗的補充手段。系統具備單站布置或便攜布置的特性，可以極大提高測站中高洪水測驗的及時性，保障人員、財產安全。
5、設備實例圖片
系統軟件界面

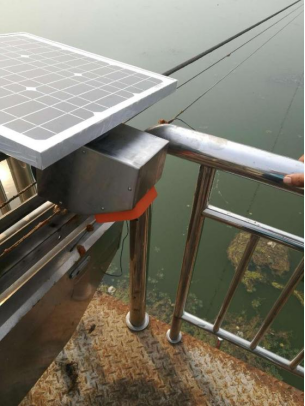

定點式安裝實例

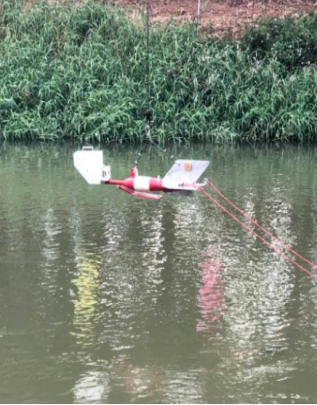

便攜式安裝實例
