產品概述

本公司浮船是按照《鋼質內河船舶入級與建造規范》設計，生產的新一代高效節能泵組。可輸送清水或含有細小顆 粒的污水。囤船為單甲板單底橫滑架式電焊泵船，分單艙式、多艙式。水泵根據實際工況進行選用設計。該囤船泵 站帶有自動灌水系統、自動抽真空系統，另帶救生消防設施，還具有船艙進水自動報警并自動排水功能。該型囤船 泵站適用于江河湖泊采水，尾砂礦排水，各類環境移動排水等。船上裝有應急發電機組(由用戶選配)，產品性能參 數都是定制，用戶必須提供船離岸的距離，流量，高度(揚程)，船上的設施，岸上到船的通路，是否遠程控制等，我 司才能預估價格。

2、結構組成及工作原理

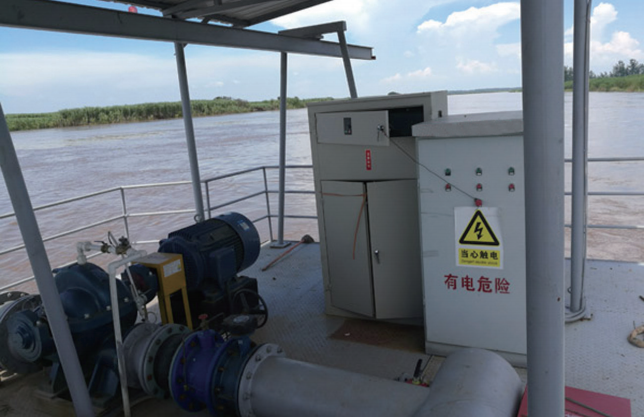

浮船式取水泵系統主要組成：泵船、取水泵組、配電及控制設備、輸水管路閥門和棧橋等。

3、取水泵船系統主要組成功能介紹

1、泵船功能區及尺寸

泵船功能區域分為艏尾錨固區域、取水泵運行艙區域、艙底壓載區域、配電

及控制設備區域、檢修轉運區域。值班生活設置在岸上。

2、取水泵

(1) 單泵流量700m3/h，揚程100m，設計點效率84.2%，泵型號300LB-33.5X3 單泵功率315KW。

(2) 取水泵泵型分別比選了臥式泵、立式長軸泵。通過比選以上泵型安全可靠性、故障率、運行管理、維修維護、抗 傾斜能力等泵站綜合指標，立式長軸泵綜合性能高于臥式中開泵型，可推薦作為本工程取水泵使用。

(3) 取水泵布置間距根據《美國水力協會標準》，泵取水流量700m3/h時，最小間距為1.2m，結合泵船整體布置，取 水泵間距留取一定安全余量，取2m。

3、取水泵組滿載排水量約200噸。

4、關鍵點及保障措施

浮船通過穩性分析防止泵組啟動、停止引起傾斜，取水泵組啟停通過   PLC進行智能控制。立式取水泵抗傾斜能力

強，在傾斜情況下可長期穩定運行，已大量應用于海上石油鉆井平臺。

5、與傳統臥式泵組比較

6、取水泵組特點

1、智能控制，遠程監控；

2、泵組立式安裝，場地占用面積小；

3、泵組振動小、噪聲低，運行平穩；

4、泵組效率高；

5、無進口管路、底閥、真空裝置等，免抽真空啟動，無故障運行周期長，可靠性高。

7、取水泵參數

本項目浮船泵站設計四臺立式長軸取水泵，3運1備，單泵流量700m3/h，揚程100m，設計點效率84.2%，單機功率 315KW。其中1臺采用變頻控制，3臺工頻運行，取水參數調節。

8、浮船泵站配置類型
