1、概述

小型組合凈水機由混合反應、絮凝、斜管沉淀、過濾及消毒等水處理單元組合而成，混合反應、絮凝、斜管沉淀在一個罐體內，全自動過濾單獨一個罐體，出水進入清水池，需二次加壓向高位水塔或用戶直接供水，可以在無電環境下使用。進水濁度不大于500NTU，出水濁度小于1NTU，單套設備制水規模1-30m3/h，材質一般為不銹鋼，是一座可搬遷的水廠，廣泛用于山區小型村級水廠，尤其適用于無電環境的村級水廠。

2、工作原理

原水用計量泵或壓力式水力自動投藥裝置投加混凝劑后經第一個罐內的反應裝置，把水中懸浮顆料物通過電荷吸附、搭橋等形式凝結成大顆粒的絮狀物（俗稱礬花），經斜管沉淀器沉淀后進入第二個罐內(過濾器)，經濾層自上而下進行過濾，清水即從連通管由下而上匯入反沖水箱內，水箱充滿后，水通過出水管經消毒后進入清水池。過濾器運行中濾層不斷截留懸浮物，濾層阻力逐漸增加，促使虹吸上升管中水位逐漸升高。當水位上升到輔助虹吸管口時，水從輔助管流下，依靠下降水流在管中形成的真空和水流的挾氣作用，使虹吸管內形成真空，發生虹吸作用。這時，反沖水箱內的清水循著過濾時的相反方向自下而上地通過濾層對濾料進行反沖洗，當沖洗水箱水面下降到虹吸破壞管管口時，空氣進入虹吸管，虹吸作用被破壞，過濾器反沖洗結束，濾池進入一下一周期的運行。過濾器設有強制沖洗系統，可根據管理需要隨時對過濾器進行反沖洗。本凈水設備的提升泵或進水閥與清水池液位實行聯鎖控制，可以做到智能化控制。

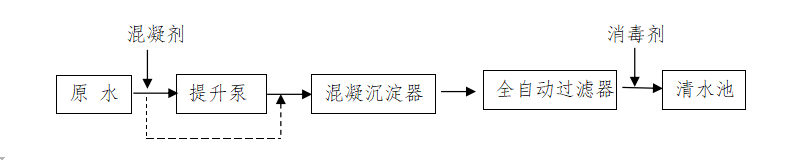

3、工藝流程

流程說明：當原水為自流式進水，高差大于8m時，可以不用提升泵。混凝劑、消毒液用計量泵投加，無電環境時可用壓力式水力投藥裝置與緩釋消毒器來完成投藥與消毒。提升泵或自流供水時的進水閥與清水池液位進行聯鎖控制，可以做到智能化控制，變成真正的“傻瓜型”小自來水廠。

4、主要技術參數

1、絮凝時間：8～12min；

2、沉淀液面負荷：6-9m3/m2.h；

3、出水濁度：進水濁度不大于300NTU，出水濁度≤1NTU；

4、濾    速：8～10m/h；

5、進水壓力：不小于0.08mpa（8m水頭）。

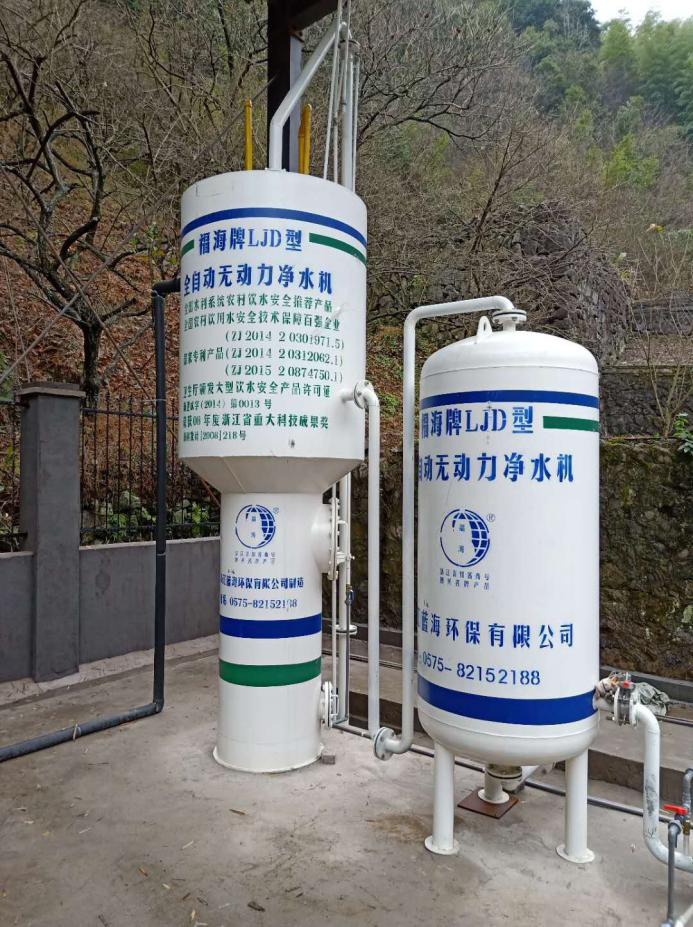

5、工程實例
