聯合植保機

一、設備概述

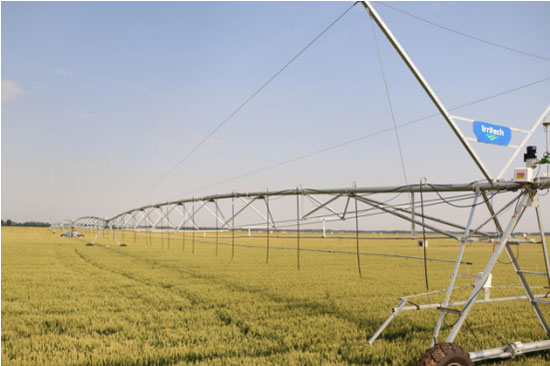

艾瑞德水肥灌溉植保聯合機是在大型平移式噴灌機的基礎上增加計量施肥施藥裝置而實現的。大型平移式噴灌機適用于長方形狀大面積作物種植，通常建議在地形長/寬的比例在2：1以上的土地上采用，以實現節水、節電、節省勞動力、增加產量的目的。

利用平移機塔架結構直線布局的特點，在原有塔架結構上增加一套輸液管路與噴灑系統并實現管路系統上下升降運動，從而適合于作物的不同生長期高度需求；通過計量與控制裝置將配比完成的肥料（農藥）、水的混合液輸送到管路系統，通過高壓霧化噴頭按適合比例均勻噴灑整個地塊。計量施肥施藥裝置的管路系統距離噴灌機塔架與角鋼組下方300~2500mm之間任意位置可調節，可根據不同植物不同季節就行個性化調整。

二、設備優勢

1、縮短安裝施工周期，節約30%投入成本
2、簡化田間施藥作業，減少施藥用工
(1)施肥施藥時人不進入田間操作，避免人為施肥、施藥活動或者機具進入田間而壓實土壤。
(2)農藥、肥料隨水進入土壤，所需操作用工極少。
3、節省用藥、提高施藥效果
不用從噴灌機主管輸送肥料和藥水，節省一半肥料和藥水的損失率，利用升降機結構使肥料、農藥定點噴灑均勻，防止肥料和農藥隨風飄灑而造成浪費。
4、防止土壤和環境污染
嚴格控制灌溉用水量及施用肥料和農藥的劑量，可避免將農藥淋到深層土壤，造成土壤和地下水的污染。

三、選型配置

四、主要結構

1、水源及過濾系統
計量施肥施藥系統的水源來自隨機固定水箱，供水可由閘閥直接放水，亦可由水泵直接供水；為確保噴頭高壓霧化無阻礙噴灑農藥（肥料）混合液，我們設置了多級過濾系統，精過濾后的終端混合液粒度小于0.2mm。
2、布管與運行
主管道設在塔架與角鋼組下方300~2500mm之間的任意位置。施肥（施藥）管道位于升降旋轉主管下方，通過特殊減速機確保同步升降。
3、配置與噴灑
微型計量泵持續向水箱供給肥料（農藥）混合液，經過多級過濾系統確保高壓霧化噴頭無阻噴灑。
4、電路控制
電源控制箱中的斷路開關、升降電機控制開關以及塔盒中設置的開關同步工作下保證施藥主管的整體運行、停止及同步升降。
