聯盛射頻卡計量控制器系統V1.0，既可以計量用水量，也可以計量用電量，計量準確，運行穩定，產品成功解決了農村井灌區長期存在的水費（電費）計量不準、拖欠水費（電費）及人為浪費嚴重的現象，提高了水資源的利用效率，實現了灌溉管理自動化。該控制系統可廣泛應用于農田灌溉和多用戶用電的各種公共用電計量場合

一 、系統技術參數

1. 控制器顯示位數：8位數（999999.99）

2. 射頻卡灌溉控制器負荷：≤15KW

3. 聯盛射頻卡計量控制器管理5000張卡以上。

二、系統性能

1. 集中售電/水充值：用戶可以到管理部門集中購電/水充值。

2. 預付費系統：用戶在使用機井灌溉系統前，對其將要使用的電/水費進行預先充值，實現先購買后消費。水費、電費分別獨立消費，有效地使用資源。

3. 區域劃分：每個區域的銷售管理軟件都具有唯一識別號，不同區域發行的智能IC卡相互間不能交叉使用。

4. 電機保護功能：用戶在取走電量以后，根據現場情況，控制器根據預先設置對電機的保護時間，延長電機使用壽命。

5. 現場狀況報警：系統可以檢測電網電壓，并對缺相、欠壓等異常情況作出報警。對配接電表水表的故障也能作出相應報警。

6. 顯示當前電壓：可監視當前電壓隨時了解電源狀況，保護灌溉設備。

7. 語音提示功能：控制器內置語音芯片，在用戶操作、系統故障、系統報警的時候通過語音把信息傳遞給用戶。(選配功能)

8. 最大用水量限制：控制器可以根據預先設置的最大用水量，限制每眼機井的總抽水限量。(選配功能)

9. 遙控功能：通過無線接收控制模塊，實現遠程無線控制（遠程關閉或開啟） 避免了原來澆水完成后或有其他事宜，再去關閉，從而造成水資源的浪費 。(選配功能)

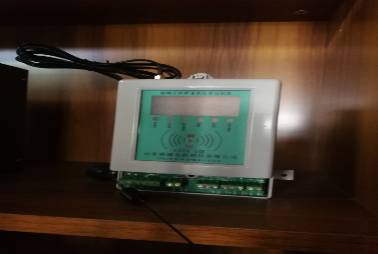

三、聯盛射頻卡計量控制系統的介紹及使用（以下簡稱控制器）

注 ；射頻卡請緊貼控制器的（感應區）3秒鐘左右（不要晃動）

控制器第一次使用

上電后請先刷《管理卡》對本區域所有控制器初始化；再刷《設置卡》分別對每個控制器設置參數；然后直接可以刷《用戶卡》控制水泵，開始澆地。（以后使用直接可以刷用戶卡，無需再設置）。

控制器顯示內容

輪流顯示 00 --版本號  01--區域號 02---控制器號，后顯示當前電壓。然后刷管理卡顯示“Good”并語音提示刷卡正確，后刷設置卡輪流顯示01—區域號  02—控制器號  03—設置電表轉數“Good”并語音提示刷卡正確

控制器在無人使用時

空閑狀態接觸器處于斷開狀態（合閘指示燈滅），數碼管顯示為0（或者電壓）。

啟動控制器，水泵同時啟動

請用戶把用戶卡放在控制柜標志有刷卡處的區域貼近刷卡，在第一次刷卡后請報完余額后五秒內再第二次刷卡，第二次刷卡后控制器輪流顯示01—區域號  02—設置的電表轉數 03—用戶卡ID號“Good”并語音提示您的電量已輸入，控制器正常工作接觸器吸合（工作指示燈亮，脈沖燈閃），水泵開始供水。數碼管顯示剩余電量或金額。

第三次刷卡，關閉水泵

在用戶灌溉完畢后，要用用戶卡第三次刷卡關閉水泵，同時收回剩余電量或金額

四：計費方式

用三相電表和發訊脈沖水表的信號輸入進行費用計算

使用時，根據電機功率或電表常數設置控制器脈沖點，脈沖點跳夠設置點數，控制器內的剩余電量就減1度電；

用計時方式進行費用計算

使用時電表常數的設置按每小時算預計收費錢數（售電機按實際錢數充值即可）

用3600秒÷ (根據電機功率和維護成本算出每小時預收費多少)

例：每小時收取15元

3600秒(小時)÷15  =240秒/元   4分鐘減1次數碼(等于1元)

所以將 240為電表常數輸入

當本次用水完成后，用戶再次劃卡，關閉水泵，同時將控制器內的剩余電量（金額）存入用戶卡內，控制器顯示“Good”并語音提示您的電量已取走，然后控制器又處于空閑狀態，其他用戶可以繼續使用。

用戶卡不支持同時開啟兩臺機井，只有收回剩余電量后再開下一個控制器。

4、控制器設定有下限報警當用戶卡內的金額或電量低于5時,顯示的金額會每秒閃爍一次,同時故障燈和蜂鳴器也回叫一下

注：在控制器開啟狀態突然停電或不使用開機時射頻卡正常停機，再來電后請勿忘記用停電前開啟水泵的射頻卡去刷控制器收回剩余電量。如不去收回射頻卡金額為零，無法再次使用

五、控制系統常見的故障排除：
1、系統故障代碼系統故障的時候,數碼管顯示E00000xx

xx為故障代碼,故障代碼定義如下:

01:讀卡模塊故障

02:讀卡模塊通訊故障

04:接觸器故障

08:電壓低故障

10:缺相故障

如同時出現多種故障,故障碼相加顯示,例如:顯示05,表示讀卡模塊故障和接觸器故障。

2、開機后脈沖燈不閃，開機20秒后自動停機。原因：如果是計時型交流接觸器輔助觸點沒有接好，如果是計電型電表脈沖沒有接好。

3、刷卡出現錯誤“EE”。原因：（1.）用戶卡內是否有電量或金額（2）用戶卡上次使用是否收回剩余電量（3.）用戶卡是否和控制器是同一區域，(4)去售電機讀取用戶卡信息

4、控制器計費不準確。原因：設置卡設置參數錯誤或控制器有重復表號
5、刷卡其間產生的錯誤代碼

余額不足： 顯示 no維持6秒

電壓太低：顯示Err維持6秒

機井正在使用中： 顯示Busy維持6秒

六   技術支持與售后服務

1服務范圍

軟件研發、實施、維護、售后服務。

2服務時間

一年免費售后服務，后續服務需另行簽訂軟件服務合同。

3服務方式和響應時間

ü 熱線電話技術支持

技術服務熱線電話：0537-4911866

公司設有7*12小時電話支持中心（技術響應中心），提供客戶每天12小時不間斷服務，我們有專門人員負責接聽技術服務熱線電話以及技術服務受理。對于用戶故障申報，技術人員將在10分鐘以內予以響應。

ü 技術咨詢服務

接受用戶任何技術咨詢，應答各種技術問題，接到用戶技術咨詢申報電話后，10分鐘內給予回復。

ü 遠程診斷和支持

在得到客戶許可的情況下，我公司技術人員可以通過用戶的系統或PSTN線路撥號進入故障系統，進行遠程系統診斷和維護，10分鐘內給予響應。

ü 現場技術支持

如果熱線技術支持和遠程診斷支持服務無法解決問題，我公司將安排技術人員到達現場提供技術支持服務。售后服務
