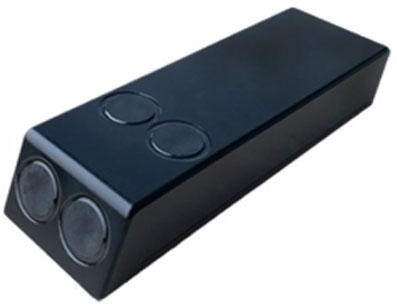

多普勒超聲波流量計
—
水利儀器儀表 - 水質分析儀
一、產品簡介
多普勒超聲波流量計流速測量基于多普勒效應，探頭斜向上發出一束超聲波，超聲波在流體中傳播，流體中會含有氣泡或者顆粒等雜質（可以認為流體中的雜質和水流的速度一致），當超聲波接觸到流體中的雜質時會使反射的超聲波產生多勒頻移Δf， 多普勒頻移Δf正比于流速。通過測量多普勒頻移Δf即可測量出流體的流速。
二、主要性能
（1）傳感器支持瞬時流量與累計流量
（2）能測靜止水的流速
（3）能測非滿管、滿管及明渠的流量
（4）能測圓形、矩形、梯形、三角形截面的流量
（5）流速測量范圍寬，0 ~ 10m/s，雙向
（6）流速測量精度高，1mm/s 誤差
（7）超聲測量液位精度高，誤差 1mm（2m 以內）
（8）純物理方法測量，免標定，免校準
（9）支持靜壓測液位
（10）支持溫度補償流速測量與液位測量
（11）支持RS485 ModbusRTU 協議
（12）傳感器防護等級 IP68，支持長期水下工作
（13）在線式方案：顯示器 或 RTU + 傳感器 + 專用支架
（14）便攜式方案： 傳感器 + 手持機 + 測量桿， 手提箱容納所有配件
三、技術參數
HC-CS9091 | 主要參數： 流速量程：10～10m/s，雙向 流速分辨率：0.001m/s 流速精度：0.001m/s（流速≤5m/s）；0.02m/s或實際峰值速度的0.3%（采用最大值）（流速＞5m/s） 超聲波液位量程：6.5m 超聲液位精靈0.001m 超聲波分辨率：0.0005m 靜壓液位量程：0～10m 靜壓液位精度：±0.1%FS 靜壓液位分辨率：0.001m 溫度量程：-20～60℃ 傳感器尺寸：165*50*29.5mm 變送器尺寸：231*185*119mm |
其他參數： 安裝：專用支架 材質：金屬、塑料、橡膠 防護等級：IP68 供電：直流12V/24V 功耗：測量時＜70mA；休眠時＜25mA 通信接口：RS485、Modbus 工作溫度：-20～60℃ 工作壓力：最大6Bar 防雷：支持 防浪涌：支持 EMI抑制：支持 |
